기성말뚝[PHC]을 이용한 흙막이 겸용 옹벽 및 자립식 흙막이 공법

기술 개발배경

공법의 개요

A 개발목적
- 근접시공에 따른 인접대지 침범방지
- 흙막이 구조물을 영구벽체로 활용
B 요소기술
- P.H.C 말뚝 + 수직앵커
C 개념
- P.H.C 말뚝을 이용한 자립식 흙막이 설치
- 마감 처리하여 영구옹벽으로 사용

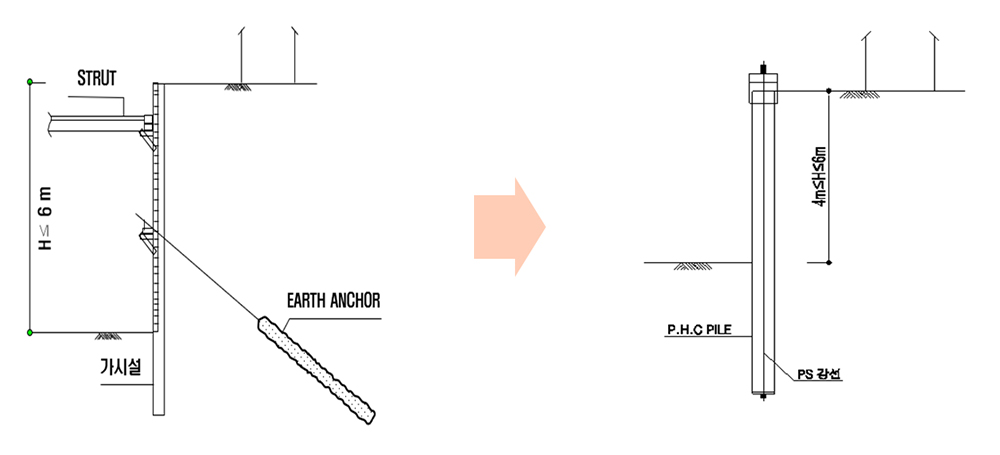

- 수직앵커를 추가하여 6m이내의 자립식 흙막이 가능
D 장점
- 4~6m 깊이를 자립식으로 굴착이 가능하여 도심지 굴착공사에서 인접대지를 침법하지 않고 굴착할 수 있는 획기적인 방법
- 마감 처리하여 영구옹벽으로 사용시 공사비절감, 공기를 단축 할 수 있음

공법형식

A. 자립식 흙막이 벽체

B. 흙막이 겸용 옹벽

시공순서

A. 부지정리 및 작업도로 개설

B. 천공작업

C. 말뚝삽입

D. 상부캠빔설치

E. 전면부 굴착

F. 전면부 치장옹벽 또는 지하구조물 설치

신기술공법 적용범위

CASE Ⅰ. 도심지 굴착시 인접대지와의 침범 문제로 일반적인 가시설공법(어스앵카등) 곤란한 경우

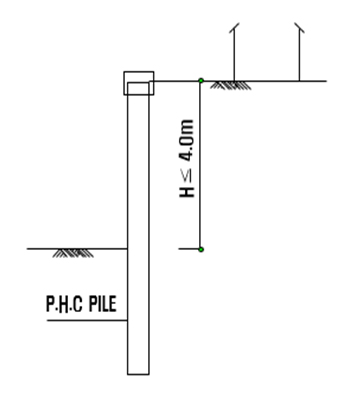

P.H.C 파일옹벽을 이용하여 4~6M 깊이의 굴착을 자립식이 가능하다.

CASE Ⅱ. 옹벽공사시 OPEN CUT 터파기가 곤란하여 가시설 공사후 터파기 굴착을 하여 옹벽구조물을 시공하여야 할 경우

P.H.C 파일옹벽을 적용하여 가시설 공사와 영구옹벽공사를 동시에 수행하여 공사비 및 공기를 절감한다.

신기술지정 요건

신규성

기성제품인 고강도 PHC 말뚝을 가설벽체 또는 영구벽체로 이용

B-1. 진보성

E/A 또는 S/N 설치에 따른 인접부지 점용이 불필요

B-2. 진보성

복합공정 단순화 * 가시설 설치 및 해체 + 거푸집 설치 및 해체 + 콘크리트 옹벽 → PHC 말뚝 + 전면치장

B-3. 진보성

말뚝 간격을 10~20cm 이격시켜 연직도 문제해소(∴ Soil Arding Effect 이용 → X-pile program 적용)

B-4. 진보성

PHC 말뚝 전면부 보강토 블록을 이용한 삭제가능

B-5. 진보성

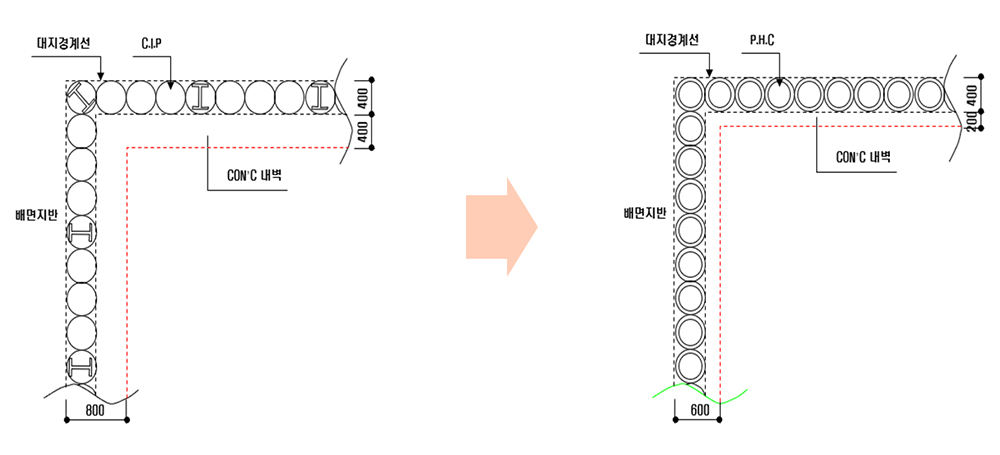

아파트 지하주차장 내벽 두꼐(40cm → 20cm) 축소 가능

현장적용성

A. 시공성	무지보로 연속굴착 가능 / 공종의 단순화 / 작업공간 확보
B. 안전성	작업 공종의 단순화로 안전사고의 감소 지장물(가스관, 상수관 등) 파손우려가 없음
C. 경제성	가시설 및 영구옹벽(벽체)을 이용함으로써 공사비 절감 민원해결 등에 따른 간접비용 절감 효과
D. 환경친화성	전면부 마감처리의 다양화로 자연친화적 옹벽시공 가능 (인조바위, 조경처리, 식재 가능한 보강토 블록 등) 기존공법에 비해 지하 폐기물 미 발생 (C.I.P, E/A, S/N 등)
E. 유지관리편리성	강성이 큰 기성 제품(PHC)을 이용 함으로써 내구성이 우수
